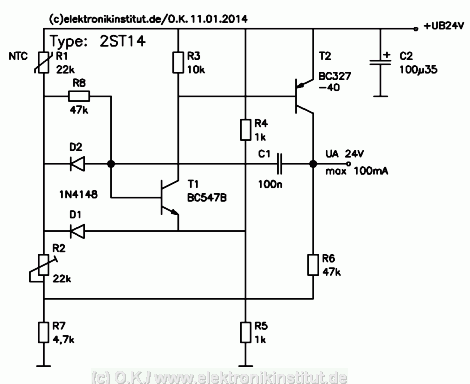

2ST14: Pulsbreitengesteuerter Regler
Aus einem Schwellwertschalter (Schmitt-Trigger) mit Temperatursensor
wird mittels eines Rückkoppelkondensators und einiger
zusätzlicher Feinheiten ein getakteter Lüfterregler, als
welcher die Schaltung getestet und optimiert wurde. Denkbar
wäre aber z.B. auch eine Anpassung der Schaltung als
Lötkolben-Temperaturregler.
Funktion
Bei Erreichen der mit R2 einstellbaren
Maximaltemperatur schalten die Transistoren durch. R6 sorgt für
eine statische Mitkopplung die dem Lüftermotor Anschwung gibt.
Nicht unbedingt linear aber erstaunlich feinfühlig wird die
Motorleistung der Temperatur entgegengesetzt. Die Taktfrequenz ist mit
C1 so eingestellt, daß der Lüfter optimal reagiert. Es
entsteht typischerweise ein gewisses Knarren das aber praktisch
unhörbar wird, wenn das Lüftergehäuse über
Gummidämpfer befestigt wird. Steigt die Temperatur weiter, startet
der Lüfter voll durch, sinkt sie wieder, weht nur noch ein zartes
Lüftchen, bevor alles aus ist.
Eigenschaften
Zu beachten sind mögliche Störaussendungen, hervorgerufen
durch die Rechteckflanken. D2 verschmälert den Tastgrad und
bewirkt damit ein sensibles Regelverhalten besonders im niedrigen
Drehzahlbereich. D1 schützt T1 vor negativer Basisspannung. Das
Ausgangssignal ist an verschiedenen Lasten nicht unbedingt identisch.
Im Experiment reichte die Wärme eines Fingers am NTC aus, um
von null auf Maximum zu regeln. T2 bleibt selbstverständlich kalt.
