Einfacher Schmitt-Trigger mit Sensor, geschalteter Lüfterregler, Hell-Dunkelschalter

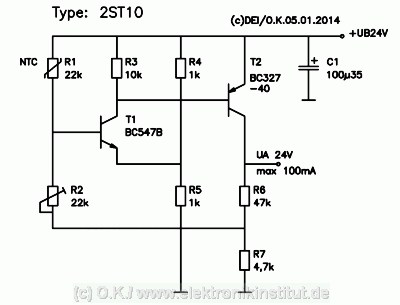

2ST10: Schmitt-Trigger
Die Schaltung stellt einen einstellbaren Schwellwertschalter mit Hysterese und eingebautem Sensor dar. Als Sensor eignen sich veränderliche Widerstände wie NTCs oder Fotowiderstände. An den Ausgang kann z.B. ein Relais (mit Schutzdiode), ein kleiner Lüfter oder eine LED angeschlossen werden. Die Schaltung besticht durch ihre Einfachheit. Für Batteriebetrieb ist sie nur bedingt geeignet, weil über den Spannungsteiler R4 (1k) und R5 (1k) ein Ruhestrom von 12 mA fließt. Für viele Fälle ist diese Lösung aber die richtige Wahl. Für höhere Ansprüche hinsichtlich Präzision und Effizienz würde der Aufwand mit Transistoren überproportional steigen, sodaß dann schon ein integrierter Komparator fällig wäre.

Sensortrigger

Funktion
Der NTC R1 hat einen Nennwiderstand von 22k bei 20°C.  Wird er erwärmt, dann zieht er sich zusammen, d. h. sein Widerstand sinkt. Bei 100°C sind laut Datenblatt ca. 5k-Ohm zu erwarten. Unterschreitet sein Wert den eingestellten Wert von R2 (etc.), dann wird T1 (BC547B) leitend und schließlich auch T2 (BC327-40). R6 (47k) führt eine Mitkopplungsspannung auf den ohnehin sinnvollen R7 (4,7k). Dadurch ist eine gewisse Hysterese gewährleistet. Mit R6 kann die Hysterese variiert werden.

Optionen
Mit Fotowiderstand wird die Schaltung zum Dunkelwertschalter. R2 kann auch größer gewählt werden, falls der Einstellbereich nicht ausreicht. Bei 12V UB sollte man darauf achten, daß T2 noch genug durchsteuert, falls mehr als 50mA durchfließen sollen.
